하지만 그 복잡성 때문에 많은 이들이 어려움을 느끼곤 합니다. 마치 암호처럼 보이는 선과 기호들 속에는 건물의 형태, 구조, 내부 공간, 심지어 사용될 재료와 시공 방법까지 방대한 정보가 담겨 있습니다. 건축학도는 물론, 건설 현장 실무자, 심지어 자신의 집 설계를 이해하고 싶은 일반인까지, 건축 도면에 대한 명확한 이해는 필수적입니다.

•

이 방대한 가이드에서는 건축 도면의 기초부터 심화까지, 마치 전문가가 옆에서 설명해 주듯 쉽고 명확하게 풀어드립니다. 설계 단계별 다양한 도면의 종류와 그 역할, 평면도, 입면도, 단면도 등 주요 도면을 보는 핵심 방법들을 자세히 안내합니다.

•

더 나아가, 현대 건축 설계의 혁신을 이끄는 BIM(Building Information Modeling) 기술과 여전히 중요한 역할을 담당하는 CAD(AutoCAD) 활용법, 그리고 실제 도면을 정확하게 출력하는 노하우까지, 건축 도면에 대한 모든 궁금증을 속 시원하게 해결해 드립니다.

•

이제 더 이상 건축 도면 앞에서 막막해하지 마세요. 이 가이드와 함께라면 여러분도 건축 도면 전문가가 될 수 있습니다.

1. 건축 도면의 종류

1) 한국 건축 도면의 종류와 용어 정리

한국에서 사용되는 건축 도면은 크게 설계 단계와 목적에 따라 나눌 수 있으며, 표현하는 내용과 방식에 따라 다양한 종류로 세분화됩니다. 주요 도면 종류와 관련 용어를 정리하면 다음과 같습니다.

1. 설계 단계에 따른 분류

•

계획도면 (Planning Drawings / Schematic Design Drawings)

◦

개념: 건축물의 기본적인 형태, 배치, 공간 구성 등 초기 아이디어를 구체화하고 사업의 개요 및 타당성을 검토하기 위한 도면입니다. 건축주의 요구사항과 대지 조건을 반영하여 기본적인 디자인 방향을 결정합니다.

◦

주요 포함 도면: 개략적인 배치도, 평면도, 입면도, 단면도, 조감도/투시도 등

◦

특징: 상세한 치수나 재료보다는 전체적인 규모, 형태, 공간 관계를 표현하는 데 중점을 둡니다. 인허가 과정의 초기 단계나 디자인 검토에 주로 사용됩니다. 경우에 따라서는 기본설계도면 단계로 더 구체화되기도 합니다.

•

실시도면 (Working Drawings / Construction Drawings)

◦

개념: 실제 건축 공사를 위해 필요한 모든 정보를 상세하게 담고 있는 도면입니다. 계획도면(또는 기본설계도면)을 바탕으로 구조, 설비, 전기, 통신, 소방 등 각 공종별 상세 사항, 정확한 치수, 재료, 공법 등을 명기합니다.

◦

주요 포함 도면: 건축, 구조, 기계설비, 전기설비, 통신설비, 소방설비 등 각 분야별 상세 평면도, 입면도, 단면도, 상세도, 창호도, 마감표 등

◦

특징: 시공자가 도면만 보고 공사를 진행할 수 있도록 매우 상세하고 정확하게 작성됩니다. 법규 검토를 완료하고 최종 허가를 받은 후 시공 및 감리 과정에서 핵심적인 역할을 합니다.

•

준공도면 (As-built Drawings)

◦

개념: 공사 완료 후, 실제 시공된 상태를 반영하여 작성하는 도면입니다. 시공 과정에서 발생한 설계 변경 사항 등을 최종적으로 반영하여 건축물의 실제 모습을 기록합니다.

◦

특징: 건축물 유지관리의 중요한 자료로 활용됩니다.

2. 표현 내용 및 방식에 따른 분류

•

배치도 (Site Plan / Plot Plan): 건축물이 들어설 대지 안에서의 위치, 대지 경계선, 인접 도로, 주변 건물과의 관계, 조경, 주차 공간, 진입로 등을 표시하는 도면입니다. 전체적인 대지 이용 계획을 보여줍니다.

•

평면도 (Floor Plan): 건물을 각 층의 일정 높이(보통 창문 높이 정도)에서 수평으로 잘라 위에서 내려다본 모습을 그린 도면입니다. 각 층의 방 배치, 벽체, 기둥, 문과 창문의 위치 및 열리는 방향, 가구 배치(필요시), 계단 등을 보여줍니다. 건축 설계의 가장 기본이 되는 도면입니다.

◦

층별 평면도: 1층 평면도, 기준층 평면도, 최상층 평면도, 지붕 평면도 등 각 층별로 작성됩니다.

•

입면도 (Elevation): 건물의 외부를 정면, 후면, 좌측면, 우측면 등 각 방향에서 수평으로 바라본 모습을 그린 도면입니다. 건물의 전체적인 외관 디자인, 창문과 문의 형태 및 배치, 외벽 마감 재료, 층 높이 등을 보여줍니다.

◦

정면도 (Front Elevation), 배면도 (Rear Elevation), 좌측면도 (Left Side Elevation), 우측면도 (Right Side Elevation) 등으로 구분됩니다.

•

단면도 (Section): 건물을 수직으로 잘라서 그 내부 구조와 공간을 보여주는 도면입니다. 각 층의 높이, 바닥, 천장, 벽체의 구조와 두께, 계단 단면, 내부 공간의 높이 관계 등을 파악할 수 있습니다. 자르는 방향에 따라 종단면도(Longitudinal Section)와 횡단면도(Cross Section)로 나눌 수 있습니다.

•

상세도 / 세부도면 (Detail Drawing): 평면도, 입면도, 단면도에서 표현하기 어려운 복잡한 부분이나 중요한 접합부, 특정 공법이 적용되는 부위 등을 확대하여 상세하게 그린 도면입니다. 재료, 치수, 조립 방법 등을 구체적으로 명시하여 시공 정확도를 높입니다.

◦

부분 상세도: 특정 부위만을 확대한 상세도입니다.

◦

창호 상세도: 문과 창문의 형태, 크기, 재료, 철물 등을 상세히 그린 도면입니다.

•

창호도 (Window and Door Schedule): 건물에 사용되는 모든 문과 창문의 종류, 크기, 재료, 수량, 설치 위치 등을 일람표 형식으로 정리하거나 도면으로 표현한 것입니다.

•

마감표 (Finishing Schedule): 각 실별로 바닥, 벽, 천장의 마감 재료를 일람표 형식으로 정리한 표입니다. 시공 및 물량 산출에 중요한 정보를 제공합니다.

•

구조도면 (Structural Drawings): 건물의 뼈대를 이루는 구조체(기둥, 보, 바닥 슬래브, 기초 등)의 형태, 크기, 재료, 철근 배근 등을 상세하게 나타내는 도면입니다. 구조 기술사가 작성하며, 건물의 안전성과 직결됩니다. (예: 기초 구조도, 각층 보/슬래브 배근도, 기둥/벽체 배근도 등)

•

설비도면 (MEP Drawings - Mechanical, Electrical, Plumbing): 건물의 기능 유지에 필요한 각종 설비 시스템을 나타내는 도면입니다.

◦

기계설비도면: 냉난방, 환기, 공기조화, 위생(급수, 급탕, 오배수) 설비 등의 배관, 장비 위치, 계통 등을 보여줍니다. (예: 위생배관 평면도, 냉난방배관 평면도, 장비 일람표 등)

◦

전기설비도면: 전력 공급, 조명, 통신, 소방 전기 설비 등의 배선, 기구 위치, 계통 등을 보여줍니다. (예: 전등/전열 평면도, 동력 설비 평면도, 통신 설비 평면도, 수변전 설비도 등)

◦

소방설비도면: 소화전, 스프링클러, 화재 감지기 등 소방 관련 설비의 배치와 계통을 보여줍니다. (기계 소방과 전기 소방으로 나뉨)

•

조감도 (Bird's Eye View) / 투시도 (Perspective): 건물이 완공되었을 때의 모습을 입체적이고 사실적으로 표현한 그림입니다. 주로 계획 단계에서 건축주나 관계자의 이해를 돕거나 홍보용으로 사용됩니다. 실제 도면이라기보다는 시각화 자료에 가깝습니다.

이 외에도 프로젝트의 특성에 따라 토목 관련 도면(대지 조성, 옹벽 등), 조경 도면 등이 추가될 수 있습니다. 각 도면들은 서로 연관되어 있으며, 정확한 정보 전달과 원활한 공사를 위해 통일된 축척, 기호, 표기법을 사용하는 것이 중요합니다. 최근에는 BIM(Building Information Modeling) 기술이 도입되면서 3D 모델을 기반으로 각종 도면을 생성하고 통합적으로 관리하는 방식이 확대되고 있습니다.

2. BIM (Building Information Modeling)이란?

건축, 토목, 플랜트 등 건설 분야에서 건물을 짓거나 시설을 만들 때 필요한 모든 정보를 컴퓨터 안에서 하나로 합쳐서 관리하는 기술을 BIM(Building Information Modeling)이라고 합니다. 쉽게 말해, 건물을 짓기 전에 컴퓨터 안에 똑같은 건물을 만들어서 미리 살펴보는 것이죠.

BIM을 사용하는 이유

•

오류 감소: 실제 건물을 짓기 전에 컴퓨터 안에서 미리 문제를 발견하고 해결할 수 있습니다.

•

효율성 향상: 설계, 시공, 유지관리 등 모든 과정을 디지털로 관리하여 시간과 비용을 절약할 수 있습니다.

•

협업 강화: 모든 관계자가 동일한 정보를 공유하며 협력할 수 있습니다.

주요 BIM 프로그램

•

Autodesk Revit: 가장 많이 사용되는 BIM 프로그램으로, 건물 설계와 문서 작업에 유용합니다.

•

ArchiCAD: 빠르고 직관적인 모델링이 가능하며, 디자인 작업에 강점을 가집니다.

•

Tekla Structures: 철골 구조물이나 콘크리트 구조물 설계에 특화되어 있습니다.

•

Vectorworks: 건축, 조경, 엔터테인먼트 디자인 등 다양한 분야에서 사용됩니다.

•

Allplan: 구조 분석과 디자인을 통합하여 건축가와 엔지니어의 협업을 돕습니다.

•

Navisworks: 여러 BIM 데이터를 통합하여 검토하고 시뮬레이션하는 데 사용됩니다.

•

SketchUp: 쉽고 간단한 3D 모델링 도구로, 초보자도 쉽게 사용할 수 있습니다.

•

BIM 360: 클라우드 기반으로 프로젝트 데이터를 관리하고 공유합니다.

BIM 도입 시 고려사항

•

프로젝트의 종류와 규모에 맞는 프로그램을 선택해야 합니다.

•

사용하기 쉽고 다른 프로그램과 호환이 잘 되는지 확인해야 합니다.

•

프로그램을 배우는 데 시간이 걸린다는 점을 고려해야 합니다.

BIM은 건설 분야의 효율성을 높이고 발전을 가져오는 중요한 기술입니다.

왜 BIM 사용을 강제할까?

•

와……….

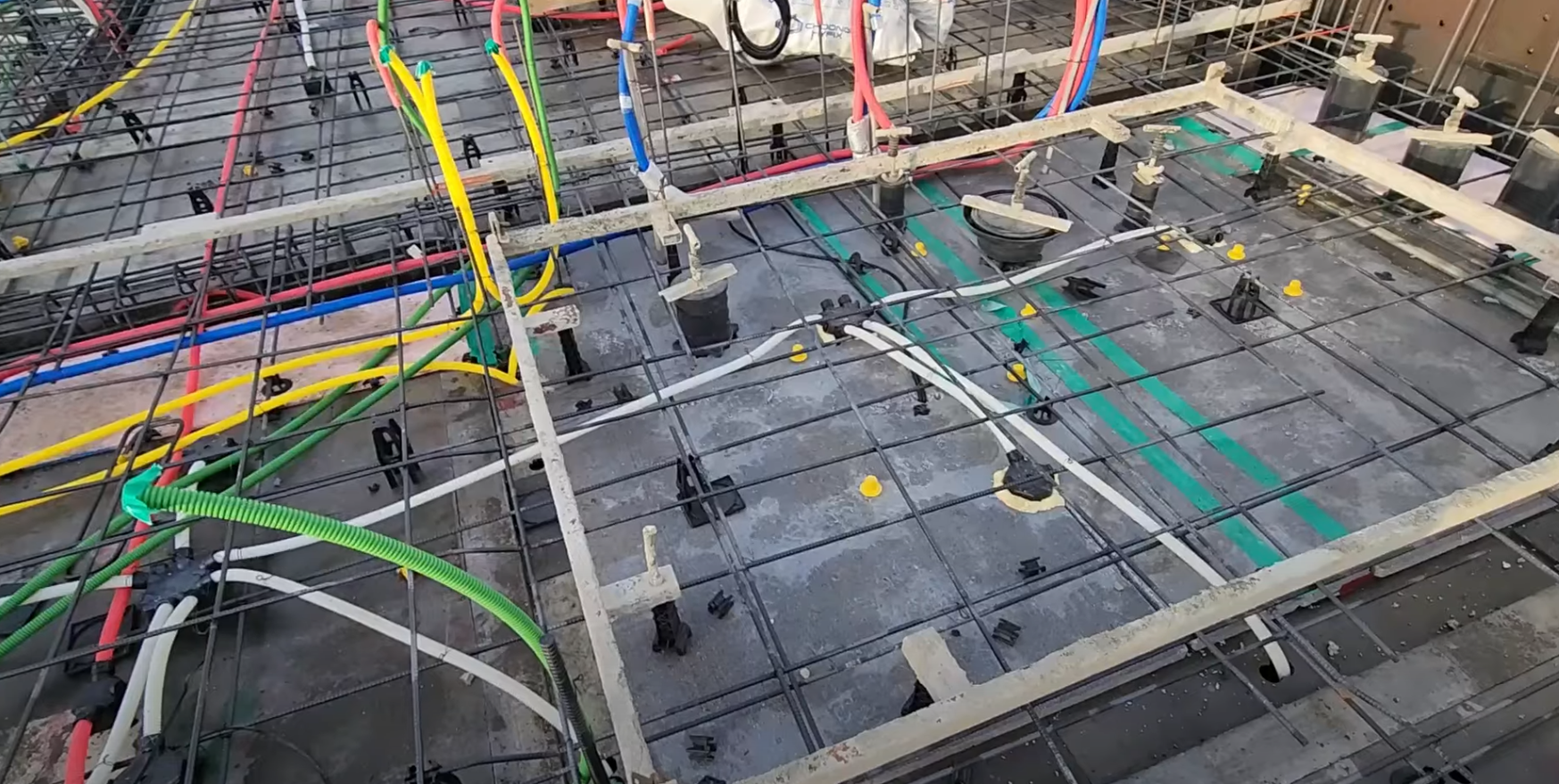

출처: 우리건설이야기…… 와……. 철근+슬라브+콘크리트+배관+전기… ㄷㄷ 어질어질 하다..

3. 건축 평면도의 정의와 기능

건축 평면도는 건물을 일정 높이(보통 1.5m)에서 수평으로 잘라 내려다 본 모습을 나타내는 도면입니다. 이는 건물 내부의 구조와 배치를 시각적으로 이해할 수 있게 도와줍니다.

핵심 정리! 건축 평면도 보는 방법 A to Z

건축도면 보는 방법 - 평면도

건축 도면 쉽게 보는 방법 평면도로 내력벽 비내력벽 구분 할 수 있을까 아파트 인테리어 전에 반드시 알아야 하는 도면 읽는법 구조변경 이거 모르면 돈 날립니다

1) 평면도는 다음과 같은 기능을 수행합니다:

•

구조와 배치 파악: 각 층의 구조와 면적을 상세히 이해할 수 있게 합니다.

•

실의 배치 및 개구부 위치: 방의 배치 및 창문과 문의 위치를 표시하여 효과적인 공간 활용을 계획합니다.

•

동선 파악: 실내에서 이동 흐름을 시각화하여 효율적인 동선을 계획합니다.

2) 평면도의 구성 요소

평면도에는 다양한 내용이 포함됩니다:

•

벽체: 벽의 위치와 두께, 재료 등을 나타냅니다.

•

문과 창문: 위치, 크기, 열리는 방향 등을 명확히 표시합니다.

•

가구 및 설비: 가구, 설비, 전기 콘센트, 스위치 등의 위치를 표시합니다.

•

치수: 각 공간의 크기, 벽의 길이, 문의 폭 등 정확한 치수가 포함됩니다.

•

방위표: 도면의 방향을 나타내어 햇빛이 들어오는 방향 등을 파악합니다.

•

축척: 도면의 축척을 표시하여 실제 크기와의 비교가 가능합니다.

3) 평면도의 종류

평면도는 목적에 따라 여러 종류로 구분됩니다:

•

건축 평면도: 건축물의 구조와 창문, 문 등의 위치를 표시한 도면입니다.

•

배관 평면도: 건축물의 배관 시설을 표시한 도면입니다.

•

전기 평면도: 건축물의 전기 설비를 나타낸 도면입니다.

4) 평면도 작성 시 유의사항

평면도를 그릴 때는 다음 사항을 고려해야 합니다:

•

정확한 축척 사용: 실제 크기를 반영하여 그리기 위한 정확한 축척을 사용해야 합니다.

•

명확한 공간 크기 및 위치: 각 공간과 설비의 크기와 위치를 정확히 표시해야 합니다.

•

오류 검토: 작성된 평면도를 꼼꼼히 검토하여 오류가 없는지 확인해야 합니다.

•

공간 계획 및 설계: 공용 공간을 최소화하여 효율성을 높이는 공용과 전용 공간의 구분이 필요합니다.

4. 세부 설계 도면

1) 건축 설계 도면

건축설계도면 보는법 (평면도, 입면도, 단면도) 초딩도 이해하기 쉽게!

건축 구조 초딩도 이해하기 쉽게 설명해 드립니다~

설계도면 보는 법, 진짜 쉽게 이해시켜드려요 (3D로 상상해보기) #설계

[전자도면작성표준파일다운받는방법]건축설계도면 보는법[#

건축도면 보는 방법

노가다 건설현장 - 도면 보는법[기초편]

2) 구조도면

구조도면 보는 방법 - RC 구조 총정리 / 철근콘크리트 도면은 이 영상 하나로 끝

구조 설계 도면과 실체 현장 철근 배근 설명!! (풀강의)

건설현장 도면 보는법(형틀목수 / 철근공)

3) 실시설계 도면

[건축강좌-10] 건축설계 중 실시설계와 도면에 대하여~

[건축강좌 제20강] 설계도면 보는법 3(입면도,단면도,상세도,창호도 등)

건축가가 알려주는 기초공사 16가지 핵심키워드

4) 인테리어 도면

인테리어 회사 10년차 CEO 알려주는 인테리어 도면 쉽게 보는 법!!

5. 건설업계 - 캐드와 엑셀

1) 건축사사무소 및 중소 시공사가 주로 엑셀과 캐드(CAD)를 사용하는 이유 분석

소규모 또는 중규모의 건축사사무소와 시공사가 여전히 엑셀(Excel)과 캐드(CAD, 특히 AutoCAD)를 핵심 업무 도구로 사용하는 데에는 여러 복합적인 이유가 있습니다.

1. 비용 효율성 및 접근성:

•

초기 도입 비용: BIM(Building Information Modeling) 소프트웨어나 전문 프로젝트 관리 툴, ERP 시스템 등은 초기 라이선스 구매 비용이나 연간 구독료가 상당히 높습니다. 반면, 캐드는 비교적 오래전부터 사용되어 영구 라이선스 보유 업체도 많고, 엑셀은 MS Office 패키지에 포함되어 기본적인 사무 환경 구축 시 자연스럽게 도입되는 경우가 많아 추가 비용 부담이 적습니다.

•

하드웨어 요구 사양: BIM이나 3D 모델링/렌더링 소프트웨어는 고사양의 워크스테이션을 필요로 하지만, 2D 캐드와 엑셀은 상대적으로 낮은 사양의 PC에서도 원활하게 구동됩니다. 이는 하드웨어 투자 비용 부담을 줄여줍니다.

•

유지보수 비용: 복잡한 소프트웨어는 지속적인 업데이트, 관리, 교육 비용이 발생하지만, 캐드와 엑셀은 상대적으로 유지보수가 용이하고 관련 문제 해결 정보도 쉽게 얻을 수 있습니다.

2. 기존 워크플로우 및 숙련도:

•

업계 표준 및 관행: 오랫동안 건축 설계 및 시공 분야에서 2D 도면(캐드) 기반의 업무 프로세스가 표준처럼 자리 잡았습니다. 관련 법규나 인허가 절차 역시 2D 도면 제출을 기반으로 하는 경우가 많습니다.

•

인력의 숙련도: 대부분의 건축/건설 분야 실무자들은 학교 교육 과정이나 실무 경험을 통해 캐드와 엑셀 사용에 이미 익숙합니다. 새로운 툴을 도입하고 교육하는 데 드는 시간과 비용, 그리고 업무 연속성 저하에 대한 부담이 큽니다. 특히 중소기업은 교육에 투자할 여력이 부족한 경우가 많습니다.

•

기존 자료 활용: 과거 프로젝트 자료나 표준 상세 등이 대부분 캐드 파일(.dwg, .dxf) 형태로 축적되어 있어, 이를 계속 활용하기 위해 캐드 사용을 유지하는 경향이 있습니다.

3. 프로젝트 규모 및 특성:

•

단순성: 중소 규모의 사무소나 시공사가 주로 다루는 프로젝트(소규모 주택, 근린생활시설, 리모델링, 인테리어 등)는 BIM과 같은 복잡한 툴의 모든 기능을 활용할 만큼 규모가 크거나 복잡하지 않은 경우가 많습니다. 기본적인 2D 도면과 물량 산출, 공정 관리만으로도 프로젝트 진행이 충분할 수 있습니다.

•

필수 기능 충족: 캐드는 도면 작성이라는 핵심 기능을 충실히 수행하며, 엑셀은 물량 산출, 내역 작성, 공정표 작성, 각종 문서 및 데이터 관리에 매우 유연하게 활용될 수 있어 필수적인 업무 대부분을 처리할 수 있습니다.

4. 협업 환경:

•

외부 협력업체: 건축 설계는 구조, 설비, 전기, 소방 등 다양한 분야의 협력업체와 함께 진행됩니다. 만약 이들 협력업체 대부분이 여전히 캐드 기반으로 작업한다면, 원활한 데이터 교환과 협업을 위해 캐드를 사용하는 것이 효율적일 수 있습니다. 발주처나 감리단 등 관련 기관과의 소통에서도 캐드 도면이 보편적으로 사용됩니다.

5. 엑셀의 범용성 및 유연성:

•

엑셀은 단순 계산뿐만 아니라, 표 작성, 데이터 관리, 차트 생성 등 매우 다양한 기능을 제공합니다. 견적서, 내역서, 공정표, 검측 체크리스트, 각종 보고서 양식 등 건축/시공 업무에 필요한 거의 모든 종류의 문서를 사용자가 원하는 형태로 비교적 쉽게 만들고 관리할 수 있다는 강력한 장점이 있습니다.

결론적으로, 비용 문제, 기존 인력의 숙련도와 구축된 워크플로우, 다루는 프로젝트의 규모, 협업 환경, 그리고 엑셀 자체의 강력한 범용성 등이 복합적으로 작용하여 중소 규모의 건축사사무소 및 시공사에서는 여전히 엑셀과 캐드를 핵심 업무 도구로 활용하고 있습니다.

물론, BIM 도입의 장점(설계 오류 감소, 물량 정확도 향상, 시공성 검토 용이 등)이 부각되면서 점차 변화의 움직임도 나타나고 있지만, 위에서 언급한 현실적인 제약들로 인해 전면적인 전환에는 시간이 걸리고 있는 상황입니다.

4-1) 오토캐드 - 건설업계 프로그램

건축 도면, 알고있는 만큼 보인다? 템플릿의 중요성!

오토캐드 기초 3분만에 알려준다 [오토캐드 독학,캐드 명령어]

오토캐드 강의

6. 한국 건축현장에서 도면 프린팅 크기와 방법 - 도면 출력 방법

1) 도면 프린팅 크기

한국 건축현장에서 일반적으로 사용되는 도면 크기는 국제 표준에 따라 A1, A2, A3, A4로 정의됩니다. 특히 설계 도면에서는 다음과 같은 크기 체계가 주로 활용됩니다

•

A0: 841 × 1189 mm (1m² 면적)

•

A1: 594 × 841 mm - 주로 넓은 배치나 배경을 담기 위한 설계도면에 사용됩니다.

•

A2: 420 × 594 mm - A1을 반으로 접은 크기이지만, 산업마다 사용 빈도가 다릅니다.

•

A3: 297 × 420 mm - 축소 도면이나 대형 문서에 유리합니다.

•

A4: 210 × 297 mm - 보고서 및 일반 문서에 많이 사용됩니다.

2) 도면 출력 방법

도면 출력에는 대형 프린터인 플로터(Plotter)와 대형 잉크젯 프린터가 주로 사용됩니다. 각 장비의 특징 및 용도는 다음과 같습니다

•

플로터: 일반 프린터와 달리 큰 크기의 롤 용지를 장착하여 용지 크기에 구애받지 않고 출력할 수 있는 특징이 있습니다. 주로 건축도면의 큰 배치를 출력하는 데 사용됩니다.

•

잉크젯 프린터 (예: 캐논 TC-21): 최대 A1 사이즈의 롤 용지 인쇄 기능 뿐만 아니라 자동 낱장 공급 장치를 통해 다양한 용지 형태(A3, A4, 엽서, 봉투, 라벨지 등)를 지원합니다.

3) 캐드 소프트웨어 사용

건축설계 도면을 출력하는 데에는 CAD 소프트웨어가 중요하게 사용됩니다. 특히 오토캐드와 같은 프로그램을 이용하여 도면을 작성하고, 다양한 출력 옵션을 설정할 수 있습니다

•

프린터 설정: 플롯 창을 통해 프린터 모델과 종이 크기를 설정하고, 인쇄할 범위를 직접 지정합니다.

•

게시(PUBLISH) 명령: 여러 도면을 한 번에 출력하거나 PDF 및 DWF 파일로 변환할 수 있습니다

4) 도면 관리 및 표준화

도면의 관리를 위해 다양한 규칙과 절차가 존재하며, CAD 기반 시스템을 통해 벡터포맷의 디지털 데이터를 관리하고 필요에 따라 이미지 포맷을 사용할 수 있습니다. 이러한 체계적인 관리는 도면의 품질을 향상시키고, 설계 업무의 기술적 수준을 높이는 데 도움을 줍니다.

5) 실제 도면 출력 방법 핵심 팁 - 오토캐드 도면 출력 핵심 2가지

1. 기본 설정: ◦ Ctrl + P로 인쇄 창 열기 ◦ 프린터/용지 크기/매수 설정 ◦ '플롯 중심' 체크 및 '윈도우'로 출력 영역 지정 ◦ 미리 보기로 확인 후 출력

2. 추가 설정 (필요시): ◦ '이전 플롯' 활용 (이전 설정 재사용) ◦ '플롯 축척'을 '1:1'로 설정 (실제 크기 출력) ◦ 플롯 스타일 테이블에서 컬러/흑백 설정

오토캐드 출력, 인쇄, 플롯 _ 도면을 종이에 인쇄할 때는 이렇게 설정해서 해 보세요. 보기 좋게 나옵니다~ [AutoCAD]

오토캐드 출력방법 부터 캐드 출력 설정까지 오토캐드 한번에 출력하기 - [오토캐드 신입사원 스타트팩 #4]

지금까지 건축 도면의 세계를 깊숙이 탐험하는 여정을 함께했습니다.

•

건축 도면의 다양한 종류부터 시작해, 각 도면이 담고 있는 의미와 정보를 이해하고, 나아가 현대 건축 기술의 핵심인 BIM과 CAD의 역할, 그리고 실제 도면 출력 과정까지 살펴보았습니다. 이 모든 지식은 여러분이 건축 프로젝트를 더욱 깊이 있게 이해하고, 효율적으로 협업하며, 궁극적으로 더 나은 건축물을 만들어내는 데 강력한 기반이 될 것입니다.

•

건축은 단순히 물리적인 공간을 만드는 것을 넘어, 인간의 삶과 문화를 담는 그릇을 창조하는 예술이자 과학입니다. 건축 도면은 바로 그 창조의 과정을 담은 가장 중요한 기록이며, 미래를 향한 설계자의 비전을 담고 있는 약속입니다.

•

이 가이드가 여러분의 건축 여정에 든든한 동반자가 되기를 바랍니다. 끊임없이 변화하고 발전하는 건축의 세계에서, 건축 도면에 대한 깊이 있는 이해는 여러분을 더욱 능동적이고 창의적인 참여자로 이끌어 줄 것입니다. 이제 여러분의 새로운 건축적 통찰력을 바탕으로 더욱 흥미로운 건축의 세계를 경험해 보세요!
